點擊圖片放大商品名稱:
規格介紹:
一字形旋扭 - 螺絲 (HB35 / HB45)
規格介紹:一字形旋扭 - 螺絲 (HB35 / HB45)
產品名稱︰ 一字形旋扭
產品型號︰ HB35/HB45
生產地：台灣
塑膠材質： PA6
螺母材質： 銅/電鍍鍍鋅 Cr6 / Cr3+
顏色： 黑色
最少訂購量： 請洽業務查詢
交貨時間： 約14個工作天 (視庫存情況而定)
付款方式： 首次以現金交易，爾後月結現金票
備註：
產品皆以一般原料為主，如需符合RoHS及相關環保材質規範，相關產品訂購量及價格需另外報價
產品皆可依客戶需求客製化顏色 / 材質，歡迎來電詢問
產品代號說明：
HB-35-M6-15
一字型旋鈕產品代號-外徑-螺牙-螺絲長度
尺寸說明:
| 英制牙 | 森山代號 |
| 1/4"-20 | I6 |
| 5/16"-18 | I8 |
| 3/8"-16 | I9 |
| 1/2"-12 | I12 |
詳細介紹:

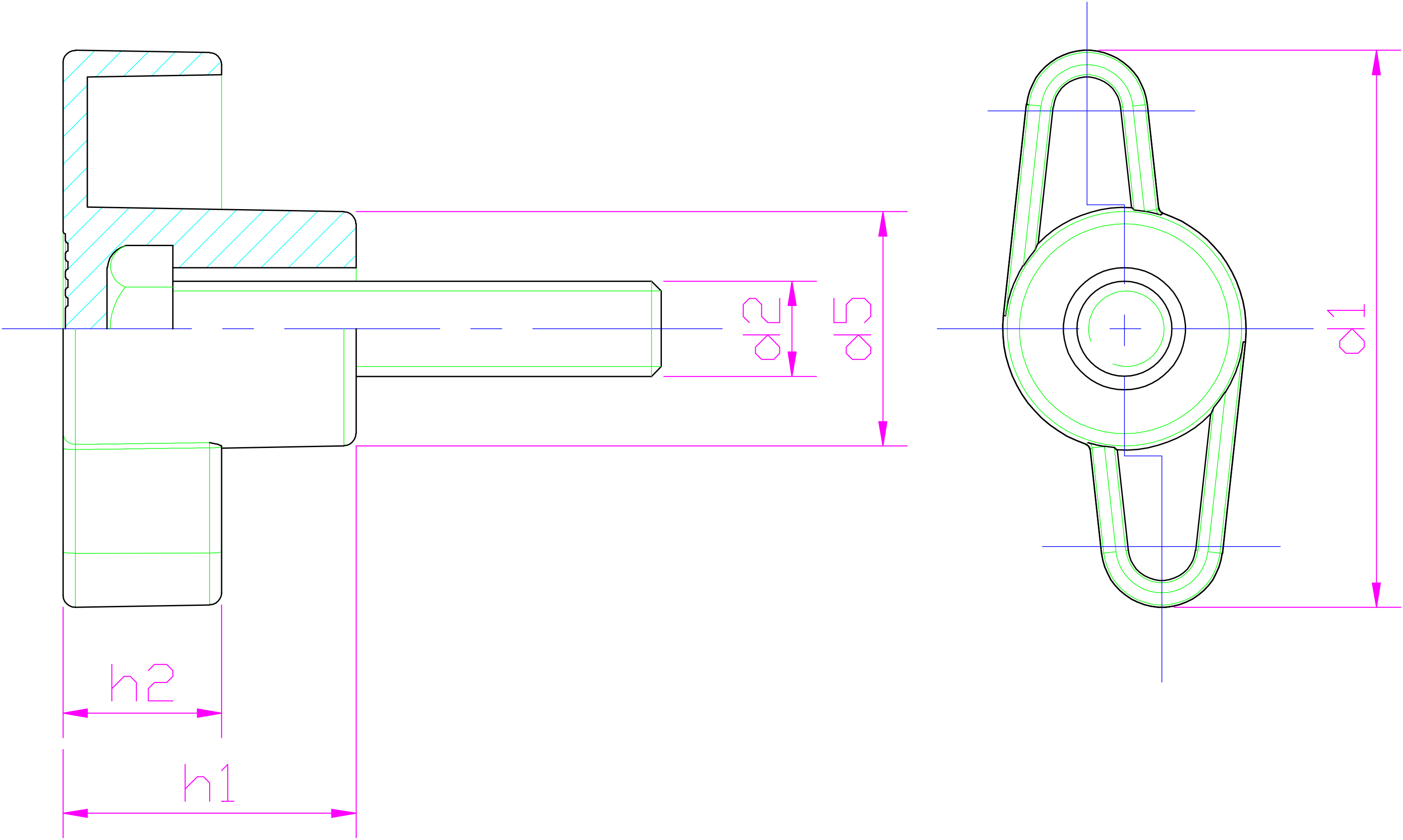

產品設計圖
產品詳細規格 單位: mm
| 產品編號. | d2 | L | d1 | h1 | h2 | d5 | |||||
| HB35 | M4 | 10 | 15 | 35 | 18 | 10 | 15 | ||||
| M5 | 10 | 15 | 20 | 25 | |||||||
| M6 | 10 | 15 | 20 | 25 | 30 | 35 | |||||
| M8 | 10 | 15 | 20 | 25 | 30 | 35 | |||||
| 1/4"-20 | 15 | 21 | 28 | 35 | 40 | 53 | |||||
| 5/16"-18 | 15 | 22 | 35 | 40 | 45 | 53 | |||||
| HB45 | M6 | 10 | 15 | 20 | 30 | 45 | 24 | 13 | 19.2 | ||
| M8 | 10 | 15 | 20 | 25 | 30 | 35 | |||||
| M10 | 15 | 20 | 30 | 35 | 40 | 50 | |||||
| 1/4"-20 | 10 | 23 | 35 | 48 | 51 | 60 | |||||
| 5/16"-18 | 17 | 23 | 30 | 35 | 48 | ||||||
| 3/8"-16 | 30 | 45 | 50 | ||||||||
