商品名稱:
規格介紹:
圓形旋扭 - 底部十字 (HR16A)
規格介紹:圓形旋扭 - 底部十字 (HR16A)
產品名稱︰圓形旋扭-底部十字
產品型號︰ HR16A
生產地:台灣
塑膠材質: PA6
螺絲材質: 電鍍鍍鋅 Cr6 / Cr3+
顏色: 黑色
最少訂購量: 請洽業務查詢
交貨時間: 約21個工作天 (視庫存情況而定)
付款方式: 首次以現金交易,爾後月結現金票
備註:
產品皆以一般原料為主,如需符合RoHS及相關環保材質規範,相關產品訂購量及價格需另外報價
產品皆可依客戶需求客製化顏色 / 材質,歡迎來電詢問
產品代號說明:
HR-16-A-M6-11
產品代號-旋鈕外徑-產品代號-螺母尺寸-螺絲長度
螺母尺寸說明:
英制牙 | 森山代號 |
3/16"-24 | I5 |
1/4"-20 | I6 |
5/16"-18 | I8 |
3/8"-16 | I9 |
1/2"-12 | I12 |
詳細介紹:

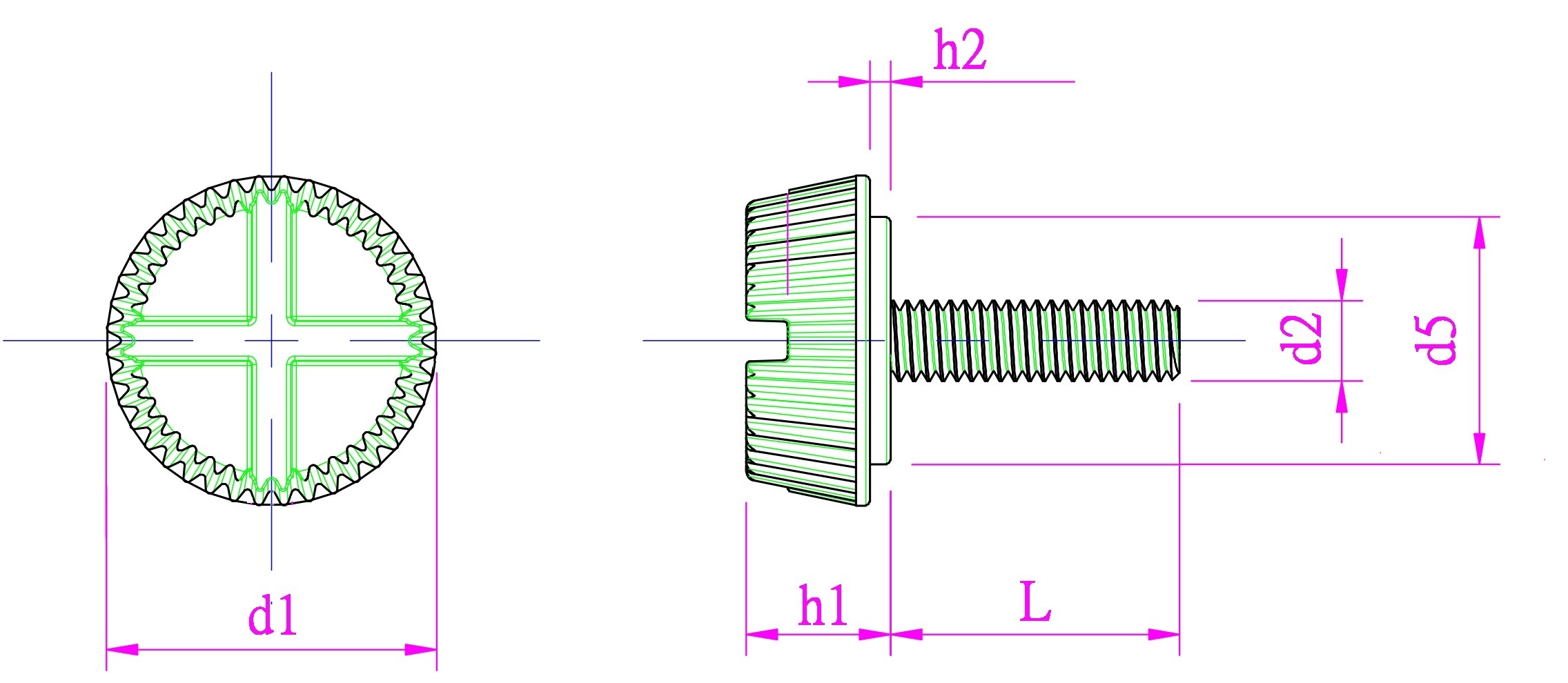

產品設計圖
產品詳細規格 單位: mm
產品編號. | d2 | L | d1 | h1 | h2 | d5 | |||
HR16A | 3/16"-24 | 12 | 30 | 16 | 7.5 | 1 | 12 | ||
1/4"-20 | 11 | 14 | |||||||
M4 | 11 | 14 | 24 | 34 | |||||
M5 | 11 | 14 | 24 | 34 | |||||
M6 | 11 | 14 | 25 | 39 |
