商品名稱:
規格介紹:
三角旋扭 - 螺絲 (HT29 / 47)
規格介紹:三角旋扭 - 螺絲 (HT29 / 47)
產品名稱︰ 三角旋鈕-螺絲
產品型號︰ HT29/47
生產地: 台灣
塑膠材質: PA6
螺絲材質: 電鍍鍍鋅 Cr6 / Cr3+
顏色: 黑色
最少訂購量: 請洽業務查詢
交貨時間: 約21個工作天 (視庫存情況而定)
付款方式: 首次以現金交易,爾後月結現金票
備註:
產品皆以一般原料為主,如需符合RoHS及相關環保材質規範,相關產品訂購量及價格需另外報價
產品皆可依客戶需求客製化顏色 / 材質,歡迎來電詢問
產品代號說明:
HT-29-M6-32
產品代號-旋鈕外徑-螺母尺寸-螺絲長度
螺母尺寸說明:
英制牙 | 森山代號 |
1/4"-20 | I6 |
5/16"-18 | I8 |
3/8"-16 | I9 |
1/2"-13 | I12 |
詳細介紹:

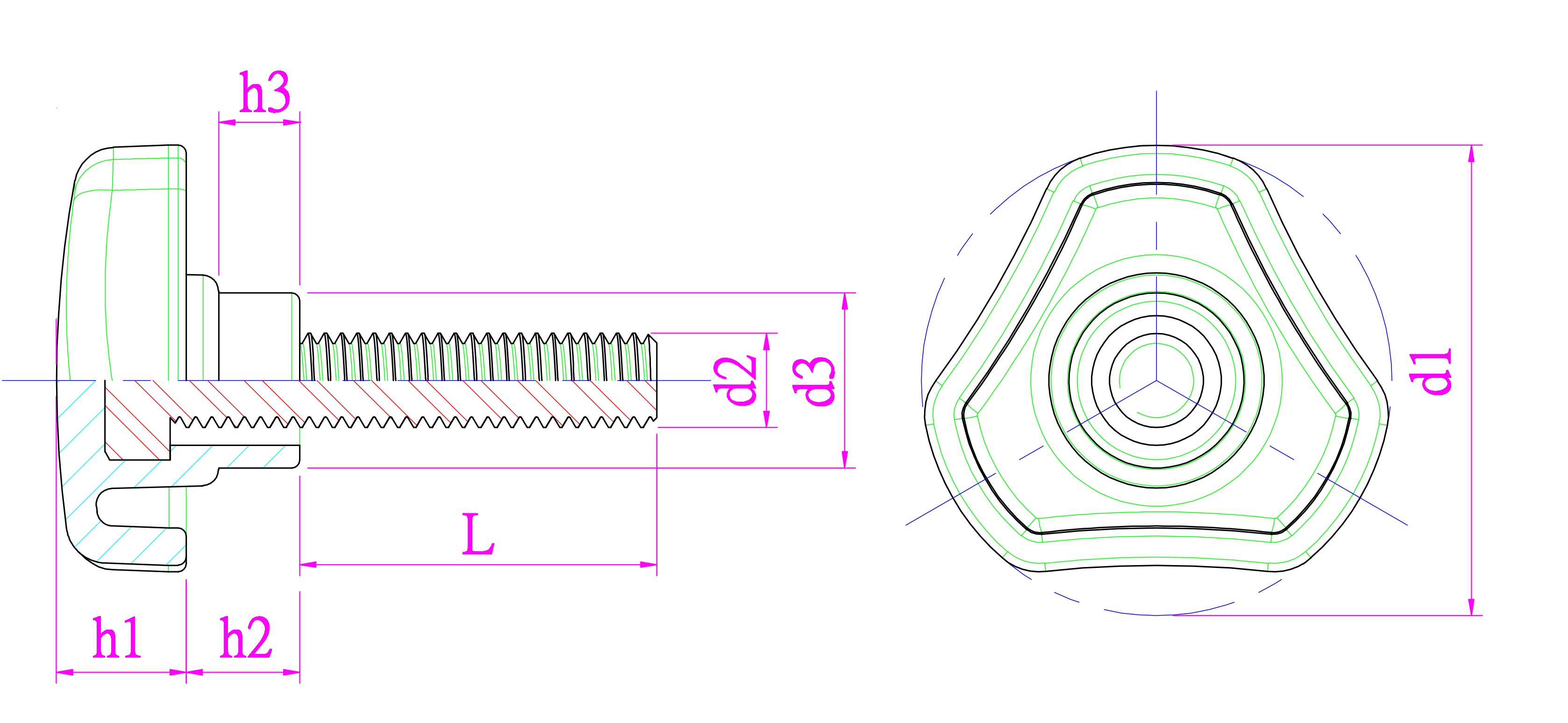

產品設計圖
產品詳細規格 單位: mm
產品編號. | d2 | L | d1 | d3 | h1 | h2 | h3 | |||
HT29 | 1/4"-20 | 17 | 23 | 37 | 42 | 29 | 10.8 | 8 | 7 | 5 |
HT29 | M5 | 10 | 15 | 20 | 29 | 10.8 | 8 | 7 | 5 | |
HT29 | M6 | 15 | 26 | 32 | 42 | 29 | 10.8 | 9 | 8 | 5 |
HT47 | 5/16"-18 | 13 | 28 | 32 | 43 | 48.5 | 17.6 | 19 | 7.5 | |
HT47 | 3/8"-16 | 19 | 22 | 33 | 48.5 | 17.6 | 19 | 7.5 | ||
HT47 | M6 | 14 | 48.5 | 17.6 | 19 | 7.5 | ||||
HT47 | M8 | 16 | 26 | 36 | 46 | 48.5 | 17.6 | 19 | 7.5 |
