直花旋扭 - 螺絲 (HK)
規格介紹:直花旋扭 - 螺絲 (HK)
產品名稱︰ 直花旋扭-螺絲
產品型號︰ HK
生產地: 台灣
塑膠材質: PA6
螺絲材質: 電鍍鍍鋅 Cr6 / Cr3+ / 銅
顏色: 黑色
最少訂購量: 請洽業務查詢
交貨時間: 約21個工作天 (視庫存情況而定)
付款方式: 首次以現金交易,爾後月結現金票
備註:
產品皆以一般原料為主,如需符合RoHS及相關環保材質規範,相關產品訂購量及價格需另外報價
產品皆可依客戶需求客製化顏色 / 材質,歡迎來電詢問
產品代號說明:
HK-25-M6-25
產品代號-旋鈕外徑-螺母尺寸-螺絲長度
透穿螺母尺寸說明:
英制牙 | 森山代號 |
1/4"-20 | I6 |
5/16"-18 | I8 |
3/8"-16 | I9 |
1/2"-12 | I12 |
詳細介紹:

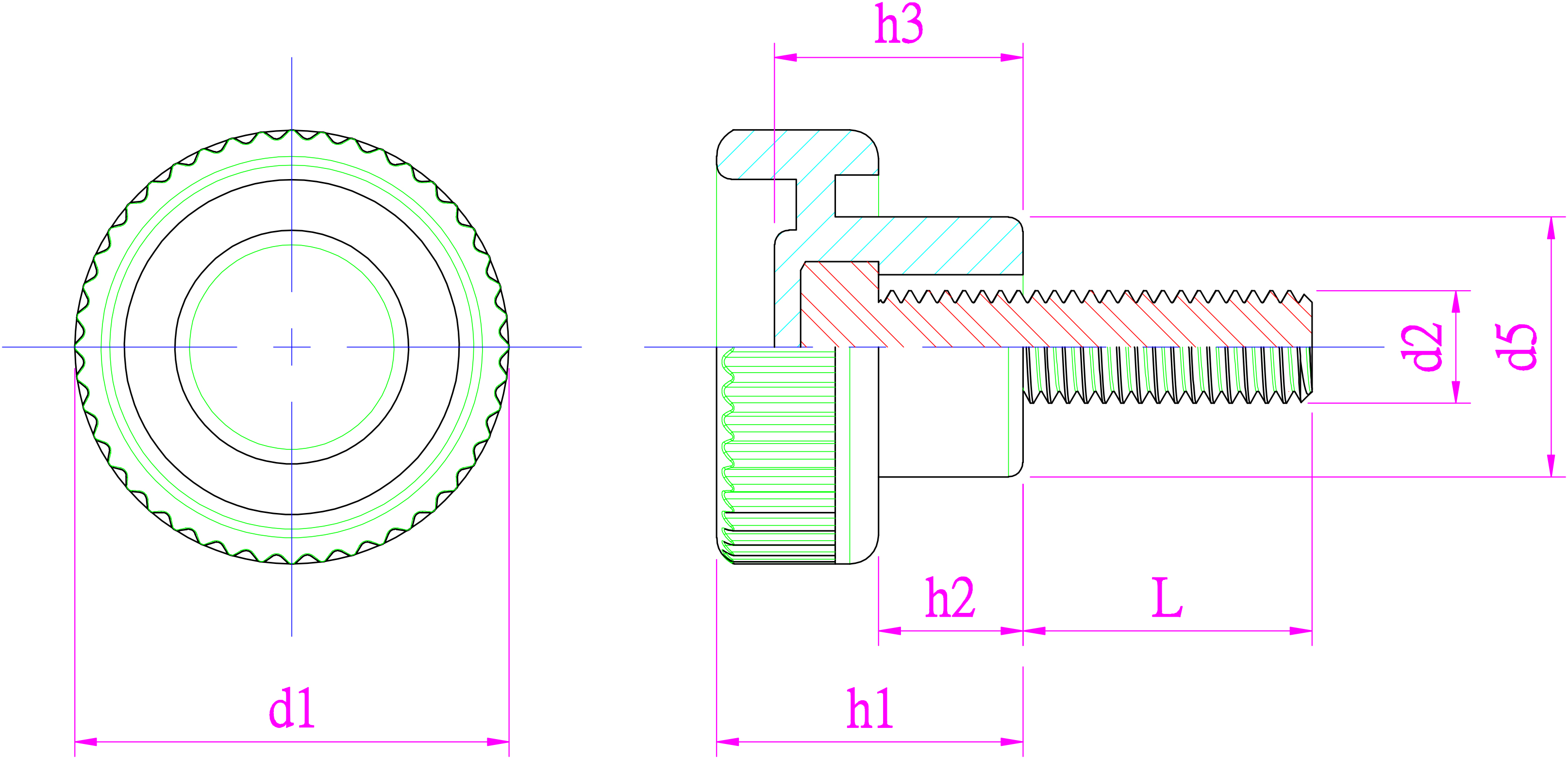

產品設計圖
產品詳細規格 單位: mm
產品編號. | d2 | L | d1 | h1 | h2 | h3 | d5 | |||
HK20 | 1/4"-20 | 13 | 17 | 20 | 13 | 5 | 10 | 12 | ||
M4 | 10 | 15 | 20 | 30 | 20 | 13 | 5 | 9.8 | 12 | |
M5 | 15 | 25 | 35 | 45 | 20 | 13 | 5 | 10 | 12 | |
M6 | 15 | 25 | 35 | 45 | 20 | 13 | 5 | 9.8 | 12 | |
HK25 | 1/4"-20 | 15 | 21 | 28 | 40 | 25 | 19 | 10 | 17 | 15 |
M6 | 15 | 25 | 35 | 45 | 25 | 19 | 10 | 16.8 | 15 | |
HK30 | 5/8"-18 | 21 | 25 | 34 | 40 | 30 | 21 | 10 | 17 | 18 |
M6 | 20 | 30 | 40 | 30 | 21 | 10 | 17 | 18 | ||
M8 | 20 | 30 | 40 | 55 | 30 | 21 | 10 | 17 | 18 | |
HK35 | 3/8"-16 | 23 | 29 | 48 | 35 | 28 | 15 | 22 | 21 | |
M8 | 20 | 30 | 40 | 35 | 28 | 15 | 22 | 21 | ||
M10 | 20 | 30 | 40 | 35 | 28 | 15 | 22 | 21 |
