規格介紹:
球形旋扭 - 螺母 (114N)
規格介紹:球形旋扭 - 螺母 (114N)
產品名稱︰ 球形旋扭-螺母
產品型號︰ 114N
生產地： 台灣
塑膠材質： PA6
螺絲材質： 電鍍鍍鋅 Cr6 / Cr3+
顏色： 黑色
最少訂購量： 請洽業務查詢
交貨時間： 約21個工作天 (視庫存情況而定)
付款方式： 首次以現金交易，爾後月結現金票
備註：
產品皆以一般原料為主，如需符合RoHS及相關環保材質規範，相關產品訂購量及價格需另外報價
產品皆可依客戶需求客製化顏色 / 材質，歡迎來電詢問
產品代號說明：
114N-16-M4
產品代號-旋鈕外徑-螺母尺寸
透穿螺母尺寸說明:
| 英制牙 | 森山代號 |
| 1/4"-20 | I6 |
| 5/16"-18 | I8 |
| 3/8"-16 | I9 |
| 1/2"-13 | I12 |
詳細介紹:

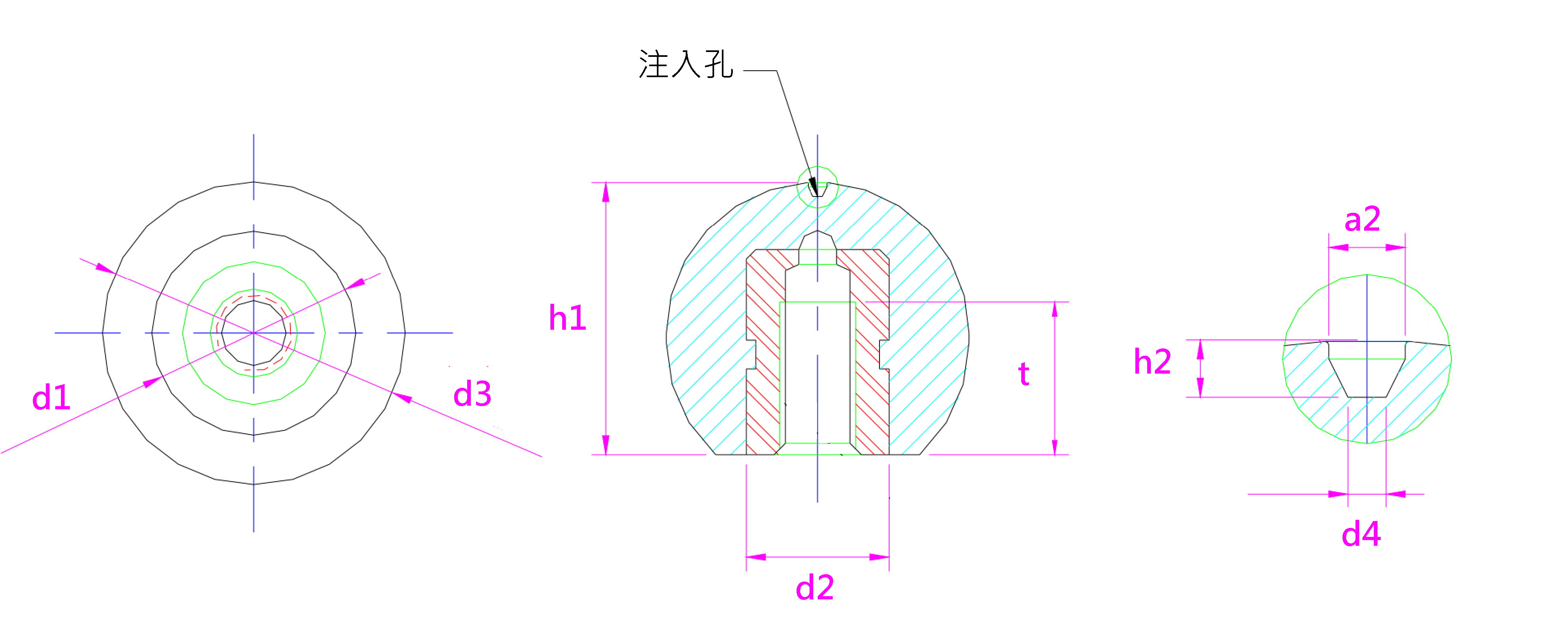

產品設計圖
產品詳細規格 單位: mm
| 產品編號. | d2 | d1 | d3 | d4 | h1 | h2 | t | a2 | |
| 114N16 | M4 | M5 | |||||||
| 114N20 | M5 | M6 | |||||||
| 114N25 | M6 | M8 | 15.0 | 24.7 | 1.0 | 23.5 | 1.5 | 14.0 | 2.0 |
| 114N27 | 1/4"-20 | ||||||||
| 114N32 | 5/16-18 | 3/8"-16 | 21.4 | 31.8 | 10.0 | 28.6 | 1.5 | 16.0 | 2.0 |
