梅花旋鈕 - 螺絲 (HS)

點擊圖片放大

商品名稱:

梅花旋扭 - 螺絲 (HS)

規格介紹:

產品名稱︰ 梅花旋扭-螺母
產品型號︰ HS
生產地：台灣
塑膠材質： PA6
螺絲材質： 電鍍鍍鋅 Cr6 / Cr3+
顏色： 黑色
最少訂購量： 請洽業務查詢
交貨時間： 約21個工作天 (視庫存情況而定)
付款方式： 首次以現金交易，爾後月結現金票

備註：
產品皆以一般原料為主，如需符合RoHS及相關環保材質規範，相關產品訂購量及價格需另外報價
產品皆可依客戶需求客製化顏色 / 材質，歡迎來電詢問

產品代號說明：

HS-32-M6-20
產品代號-旋鈕外徑-螺母尺寸-螺絲長度

螺絲尺寸說明:

英制牙	森山代號
1/4"-20	I6
5/16"-18	I8
3/8"-16	I9
1/2"-12	I12

詳細介紹:

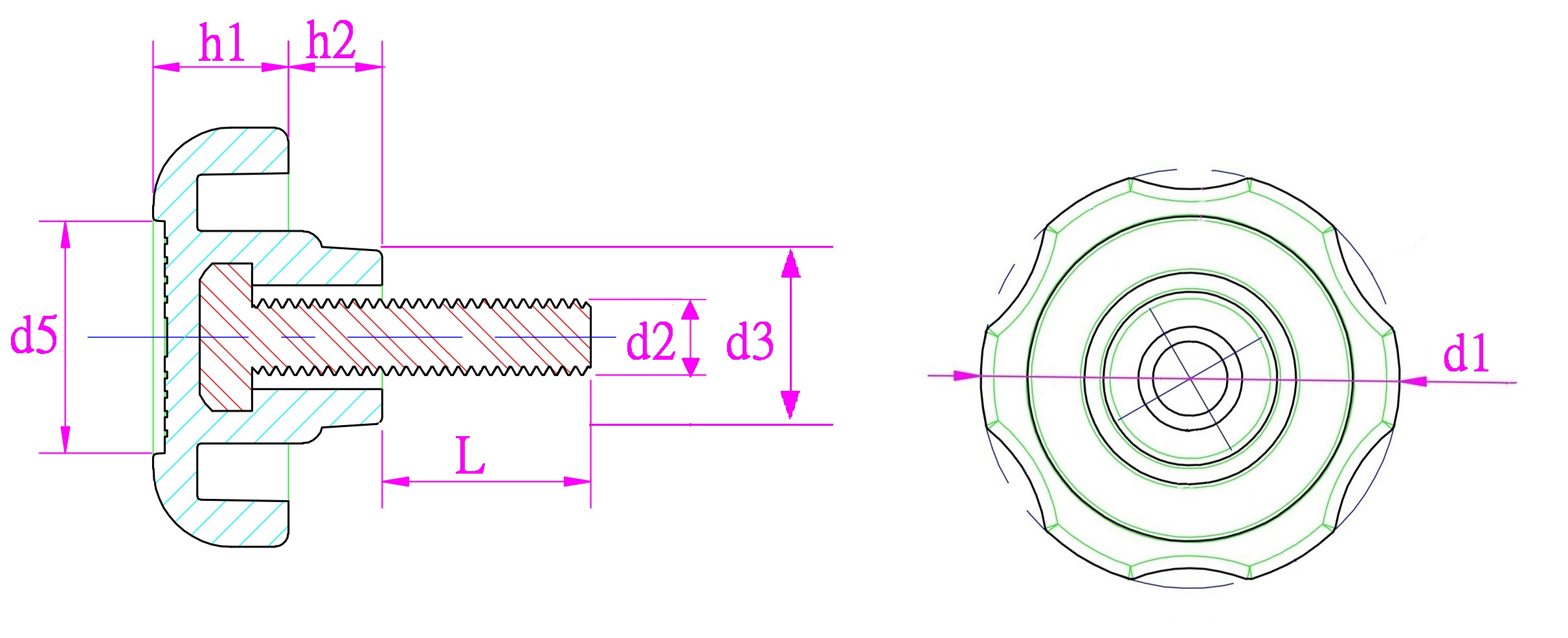

產品設計圖


產品詳細規格　　　單位: mm

產品編號.	d2	L					d1	h1	h2	d3	d5
HS32	1/4"-20	15	22	30	42	55	32	10	7	13	17.8
	5/16"-18	15	21	34	41	65	32	10	7	13	17.8
	M6	15	25	35	45	55	32	10	7	13	17.8
	M8	15	25	35	45	55	32	10	7	13	17.8
HS40	1/4"-20	14	20	45	58		40	15	10	16.7	22
	5/16"-18	15	20	27	34	45	40	15	10	16.7	22
	M6	18	28	38	42	57	40	15	10	16.7	22
	M8	18	28	38	42	57	40	15	10	16.7	22
HS57	1/4"-20	12	19	32	50		57	13.7	8.6	22.6	24.5
	5/16"-18	16	25	32	44	50	57	13.7	8.6	22.6	24.5
	3/8"-16	19	32	38	50	63	57	13.7	8.6	22.6	24.5
	M6	12	22	32	42	47	57	13.7	8.6	22.6	24.5
	M8	12	22	32	42		57	13.7	8.6	22.6	24.5
	M10	18	28	32	41		57	13.7	8.6	22.6	24.5
HS57N	1/4"-20	12					57	13.7	8.6	22.6	24.5
	5/16"-18	16	19				57	13.7	8.6	22.6	24.5
	3/8"-16	13	20				57	13.7	8.6	22.6	24.5
	M8	19	27	32	57	62	57	13.7	8.6	22.6	24.5

備註 : HS57N- 旋鈕中間無拉環
